性能與特點：
采用鋼板焊接結構，液壓傳動，氮氣缸回程；
操作方便，性能可靠，外形美觀；
刃口間隙調整有指示牌指示，調整輕便迅速；
設有燈光對線照明裝置，并能開級調節上刀架的行程量；
工作區采用柵欄式人身安全保護裝置；
后擋料尺寸及剪切次數有數字顯示裝置。
|

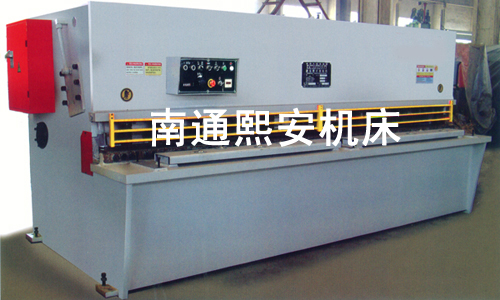

二、QC12Y系列數控液壓擺式剪板機性能特點： |
|
1、液壓傳動、擺式刀架。機架整體焊接堅困耐用，使用氮氣缸回程，平穩迅速。
2、具有無級調節行程的功能，上下刀片刃口間隙量用手柄調節，刀片間隙均勻快速易調。
3、NC數控系統與位置編碼器組成閉環控制系統，速度快、精度高、穩定性好，能精確地保證后擋料位移尺寸的精度，同時數控系統具有精度補償功能及自動檢測的多種附加功能。
|
| 三、QC12Y系列數控液壓擺式剪板機技術參數： |
|
| 型號 |
可剪規格
(T×W) |
剪切角度 |
行程次數
( 次/分) |
后擋料調節
范圍(mm) |
主電機
功率(kw) |
喉口深度(mm) |
|
| QC12Y-4×2500 |
4×2500 |
1°30’ |
≥22 |
20-600 |
5.5 |
85 |
|
| QC12Y-4×3200 |
4×3200 |
1°30’ |
≥18 |
20-600 |
5.5 |
85 |
|
| QC12Y-4×4000 |
4×4000 |
1°30’ |
≥12 |
20-600 |
5.5 |
85 |
|
| QC12Y-6×2000 |
6×2000 |
1°30’ |
≥16 |
20-600 |
7.5 |
145 |
|
| QC12Y-6×2500 |
6×2500 |
1°30’ |
≥16 |
20-600 |
7.5 |
145 |
|
| QC12Y-6×3200 |
6×3200 |
1°30’ |
≥12 |
20-600 |
7.5 |
145 |
|
| QC12Y-6×4000 |
6×4000 |
1°30’ |
≥10 |
20-800 |
7.5 |
145 |
|
| QC12Y-6×6000 |
6×6000 |
1°30’ |
≥7 |
20-800 |
11 |
140 |
|
| QC12Y-8×2500 |
8×2500 |
1°30’ |
≥12 |
20-600 |
11 |
145 |
|
| QC12Y-8×3200 |
8×3200 |
1°30’ |
≥10 |
20-600 |
11 |
145 |
|
| QC12Y-8×4000 |
8×4000 |
1°30’ |
≥8 |
20-600 |
11 |
145 |
|
| QC12Y-8×5000 |
8×5000 |
1°30’ |
≥8 |
20-800 |
18.5 |
300 |
|
| QC12Y-8×6000 |
8×6000 |
1°30’ |
≥6 |
20-800 |
18.5 |
300 |
|
| QC12Y-12×2500 |
12×2500 |
2° |
≥10 |
20-800 |
18.5 |
300 |
|
| QC12Y-12×3200 |
12×3200 |
2° |
≥9 |
20-800 |
18.5 |
300 |
|
| QC12Y-12×4000 |
12×4000 |
1°54’ |
≥8 |
20-800 |
18.5 |
300 |
|
| QC12Y-12×6000 |
12×6000 |
2° |
≥4 |
20-1000 |
30 |
320 |
|
| QC12Y-16×2500 |
16×2500 |
2°9’ |
≥9 |
20-800 |
22 |
315 |
|
| QC12Y-16×3200 |
16×3200 |
2° |
≥8 |
20-800 |
22 |
320 |
|
| QC12Y-16×4000 |
16×4000 |
2°30’ |
≥6 |
20-1000 |
30 |
320 |
|
| QC12Y-16×6000 |
16×6000 |
2°30’ |
≥5 |
20-1000 |
30 |
320 |
|
| QC12Y-20×2500 |
20×2500 |
2°30’ |
≥5 |
30-1000 |
37 |
320 |
|
| QC12Y-25×2500 |
25×2500 |
2°30’ |
≥4 |
20-1000 |
37 |
320 |
|
| QC12Y-25×2500 |
25×2500 |
3°30’ |
≥5 |
20-1000 |
37 |
350 |
|
| QC12Y-25×3200 |
25×3200 |
3°30’ |
≥5 |
20-1000 |
45 |
350 |
| |
